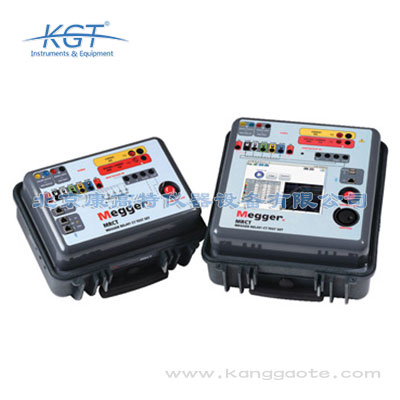

    MRCT繼電器和電流互感器測試儀

    MRCT繼電器和電流互感器測試儀
    MRCT繼電器和電流互感器測試儀

    聯系方式:010-68460051
    Tel:13520131150

    立即詢價
    • 產品詳情
    • 技術參數
    • 相關產品
    • 相關文章
    MRCT繼電器和電流互感器測試儀簡介:
    ?Megger MRCT測試設備是一個重量輕且堅固耐用的便攜設備,用于自動或手動對電流互感器進行飽和度、變比、極性、繞組阻抗、去磁和絕緣測試。
    ?MRCT提供了微機控制的可變的電壓和電流輸出,以及對單變比和多變比CT的精密的自動測量, 以節省時間和提高生產率。
    ?MRCT可直接連接到多變比CT上的所有抽頭執行所有測試--飽和度、變比和極性--只需推動按鍵即可完成,無需改變連接。
    ?MRCT可以通過智能觸屏界面(STVI)控制器進行控制,STVI控制器是全彩、高分辨率TFT LCD觸摸屏進行控制,用戶可以快速方便地使用手動測試屏進行手動或自動測試,同樣也可以使用預置測試程序。
    ?大型彩色顯示使用戶在進行測試時方便地讀取相關數據,并使用戶能夠看清電流互感器的飽和特性。
    ?MRCT還可以通過筆記本電腦上的PowerDB軟件進行控制,無需STVI控制器。
    ?MRCT可在安裝電流互感器的設備上對互感器進行測試,如安裝互感器的變壓器、油斷路器或開關設備。在測試前有必須使設備與電力系統完全隔離。

    MRCT繼電器和電流互感器測試儀
    特點:
    ?行業*的測試速度,采用了擁有專利的多抽頭同時測量技術,對于多抽頭的互感器測試時間可減少20%
    ?提高的精度可用于計量互感器的測試
    ?行業中小巧、輕便的2kV二次側電壓注入設備
    ?集成的單相繼電器測試系統
    ?通用的變電站二次側電路測試,儀器可產生300 V下60 A信號
    ?組合測試:退磁、拐點電壓、變比、飽和曲線等
    ?一次連線可以測試多抽頭互感器的所有變比和飽和度曲線
    ?內置絕緣電阻測試


    飽和度測試

    ?只需按一下按鈕,MRCT 即會執行電流互感器飽和度測試并計算額定拐點。飽和度測試可在頻率為 50 Hz 或 60 Hz 且電壓高達 2,000 V 的情況下執行,符合 IEC 法規的要求。
    ?MRCT 會根據 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 標準計算兩種標準電流互感器以及專用電流互感器(例如 PX、TPS、TPX、TPY 和 TPZ)的額定拐點。執行飽和度測試時,MCRT 會在 STVI 顯示屏中繪制出電流互感器飽和度曲線,并會根據所需的 IEEE 或 IEC 標準向用戶提供額定拐點。很多變電站的電流互感器都包含多變比二次繞組;因此,MRCT 能夠繪制并同時顯示多達 10 個電流互感器飽和度曲線。

    變比測試和極性測試

    ?MRCT可用于執行變比測試。MRCT 用于執行變比測試的方法是,將施加到二次繞組的電壓與一次繞組上產生的電壓作比較。例如,如果對二次繞組施加 1 V/匝的電壓,一次繞組上的電壓將是 1 V。更具體來說,如果 120 V 電壓施加到 600:5 電流互感器(變比為 120:1)的二次繞組,一次繞組上將會產生 1 V 電壓。

    繞組電阻測試

    ?通過注入測試電壓測量電流互感器繞組電阻,目的是測量直流電流和計算溫度補償電阻。

    退磁

    ?正常工作條件和典型的繞組電阻測量可能會導致電流互感器磁化。MRCT 可以使被測電流互感器自動退磁。這種自動退磁程序很有用,可確保電流互感器飽和度測試得出正確的結果。ANSI C57.13.1 標準建議,在進行測試之前應進行退磁。

    電流互感器負載

    ?MRCT測量相連電流互感器負載的方法是,將二次電流直接注入到不與電流互感器相連的負載。MRCT 會以 VA 和功率因數中相連負載的量級和角度測量二次電壓。

    絕緣電阻測試

    ?為確保電流互感器的二次線路做好絕緣,MRCT 系統內置了 500 V/1,000 V 絕緣電阻測試系統。這種測試可確保電流互感器的二次繞組和二次線路按照 ANSI C57.13.1 標準做好絕緣。
    ?MRCT還會自動切換測試導線,以執行所有必要的絕緣測試,其中包括 H-L、H-G 和 L-G 測試。
    注意:應先斷開所有電負載,再執行測試。

    數據存儲和打印

    ?MRCT測試系統不僅可以準確、自動地測試電流互感器,還可以將測試結果按目錄分類并存儲在STVI中,以便日后供軟件檢索。按目錄分類的所有測試結果都可上傳到 Megger 的 PowerDB? Lite,以便在計算機或 STVI 上生成報告或繪制飽和度曲線。PowerDB Lite 還可與 MRCT 配合使用,且無需操作員干預,這樣便組成了一個完全由計算機控制的自動測試系統。

    可升級性

    ?MRCT可升級測試功能。MRCT 系統具有各種配置和配件,可根據新的測試需求進行升級。
